地源热泵系统室外土壤埋管方式分为水平埋管、垂直埋管两种,其中水平土壤埋管又分为水平埋管单管、双管、四管以及水平螺旋埋管,具体选择哪一种埋管方式宜参考现场地质构造及建筑本身的特点(诸如可供地埋管区域的大小、是集中抑或分散等),这样可以尽量选择相对效果更好,初投资相对更经济的土壤埋管方式 。在实际地源热泵工程实践中,各种土壤埋管方式都有应用,相对而言垂直埋管方式之应用更为广泛。
现在就地源热泵垂直埋管系统相关技术简单说明如下:
1.深层土壤换热

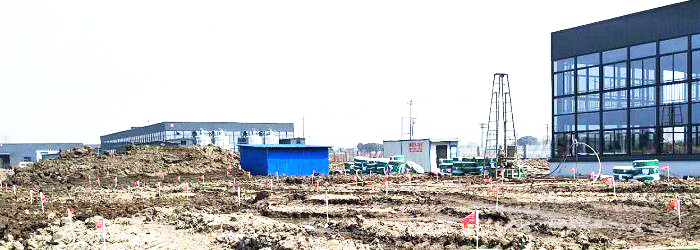

通过施工区域钻孔孔径Φ110-150mm,将“U”型换热管下至深50-100m的深层土壤。
2.闭式循环,绿色无污染
通过闭式“U”形塑管中的循环流动的介质水与深层土壤或地下水进行能量交换,获得热量或冷量,因而不需要抽取地下水,不会造成对地下水污染或流失,更得到政府最近出台的新能源政策的倾向性支持和鼓励。
3.占地面积小,钻井费用较高
土壤埋管系统垂直埋管占用场地相对较少,但钻孔费用相对较高。
4.土壤埋管系统埋深及埋管管径
4.1土壤埋管埋深及埋管管径
根据项目现场的地质结构,地下水 位和以往的实际工程经验,参照国际地源热泵相关资料及建议,地源竖井深度多数采用50-100m,当然设计者可根据项目所在地的具体地质情况而定。
4.2土壤埋管管径
在实际工程中确定管径必须满足两个要求:
(1)管道要大到足够保持最小输送功率;
(2)管道要小到足够使管道内保持紊流(流体的雷诺数Re达到3,000以上)以保证流体与管道内壁之间的传热。显然,上述两个要求相互矛盾,需要综合考虑。一般并联环路用小管径,集管用大管径,地下热交换器竖直埋管常用管径有20mm、25mm、32mm、40mm、50mm,管内流速控制在1.22m/s以下,对更大管径的管道,管内流速控制在2.44m/s以下或一般把各管段压力损失控制在4mH2O/100m当量长度以下。水平横管主管为32mm、40mm、50mm、63mm、75mm、90mm、110mm、125mm、160mm、200mm或更大,也需要按以上流速要求控制相应管径。
5.地埋管换热量的计算
冬季夏季地下换热量分别是指夏季向土壤排放的热量和冬季从土壤吸收的热量。可以根据以下公式计算:
Q1’、= Q1 ×(1+1/COP1)
Q2’、= Q2×(1-1/COP2)
其中:Q1’:夏季向土壤排放的热量, kW
Q1 :夏季设计总冷负荷,kW
Q2’:冬季向土壤吸取的热量, kW
Q2 :冬季设计总冷负荷,kW
COP1:设计工况下水源热泵机组的制冷系数
COP2:设计工况下水源热泵机组的供热系数
由此,因为南方地区夏季向土壤中排放的热量远大于冬季从土壤中吸取的热量。所以据计算,运行几年或更久后将导致土壤内温度逐年上升。所以为了确保土壤的热平衡,比较好的设计是以冬季换热量来计算地埋管长度,而夏天地埋管不能承受的部分由其他冷却装置(喷泉或冷却塔),或通过主动制取生活热水来达到散热目的。但有时建筑相对规模较小,比如一栋或几栋独立别墅,不可能采用冷却塔,又由于夏季不会一直加热生活用热水,所以还是按夏季计算。
