顶棚辐射空调系统
+ 舒适系统
顶棚辐射空调系统

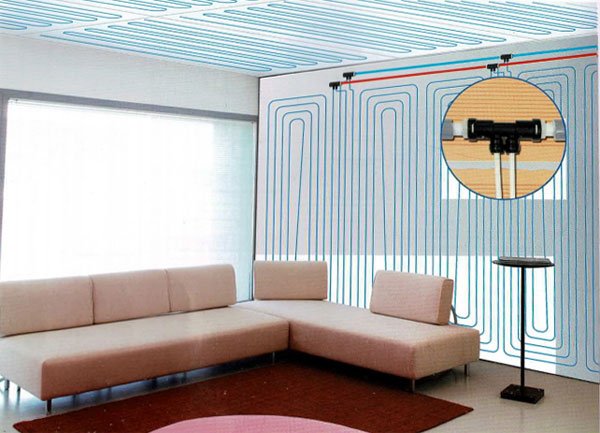

顶棚辐射空调系统是指在建筑围护结构内表面中的天花板上铺装成品防水石膏辐射板(内嵌Φ8MM或Φ10MM阻氧PE-X高分子管路),夏天通以高温冷水(冬天通以低温热水),从而降低(或升高)顶棚辐射板表面的温度,形成冷(热)辐射面,依靠辐射面与人体、家具及围护结构其余表面的辐射热交换进行供冷或供暖,同时辅以新风控湿系统和精确的智能温湿度控制系统,实现极致舒适健康室内气候的技术方法。

顶棚辐射空调系统近些年得到越来越多关注和认可,原因在于在有效制冷(制热)的同时保证了人体极大舒适感受。:

1.室温恒定

顶棚辐射空调的辐射冷表面温度与环境空气温度相差不大,很柔和;室温恒定,契合了人们的舒适感受。

2.温湿分控 更加舒爽

采用温湿分控,室内湿度恒定在40-65%,舒爽自然,梅雨季节尤其如此。

3.静音运行 没有吹风

与传统空调系统相比,大大减少室内空气的强制对流,没有吹风感;无空调室内机,因而没有相应风扇引起的噪音。

4.洁净空气,品质卓越

没有冷凝水盘、不存在细菌滋生土壤,更卫生。主要靠顶棚辐射传热给建筑物供冷或供热,与风机盘管相比没有冷凝水系统,不会发生排水不畅,造成滴水等现象。也不存在传统的风机盘管滴水盘中滋生细菌,影响室内卫生条件的现象。

5.节能显著

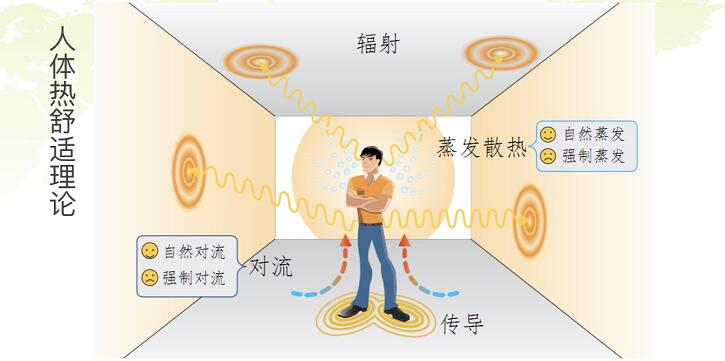

顶棚辐射空调需要的供水水温比传统空气系统的高,这样设备(可以是空气源或地源热泵)运行时能效比会高得多,也就是说会节能很多。 顶棚辐射供冷是建立在辐射原理的基础上。一般人体与周围环境主要通过辐射进行自然,适宜的热量交换(约45%-50),由于辐射空调系统通过表面辐射来使环境变得凉爽,大面积顶棚表面会恒定,均匀,舒适地扩散凉意,而没有传统空调冷空气气流的叨扰。此外,辐射空调吊顶还具有不占用空间,无需维护,无噪音,能够快速启动,在短时间内实现热舒适的优势。 健康舒适与节能相结合,给每个人都带来了更多益处。



顶棚石膏辐射板的特点

1. 节能

顶棚石膏辐射板可以看做毛细管辐射空调的升级换代,工厂成品化,专为最大化地增加天花板的辐射面积(可以用来铺设辐射板的房间天花板的区域)而设计的,由于有非常大的热交换表面,夏季供水温度 12-18度,冬季的供水温度 26-32度,相对于传统空调有较高夏季供水温度和相对较低的冬季供水温度,从而降低运行成本,节省大量能源。

2.较低的热惰性

嵌在顶棚石膏辐射板中的管材的规格为8*1.0mm或10x1.3mm(直径x壁厚),采用回字形预制盘管,使得石膏辐射板有表面温度均匀一致;顶棚石膏辐射板背面是δ=20/30MM的EPS隔热层,具有单向传热特性,热惰性有效降低,大大提升了石膏辐射板传热反应速度。

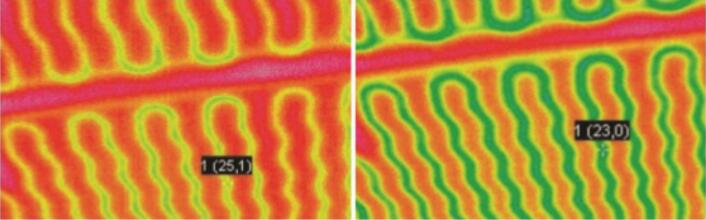

下图是石膏辐射板在平均水温18°C供冷运行时的两张红外成像图。

左侧是运行5分钟时的热成像图,右侧是运行20分钟时的热成像图

3.安装简单、安全

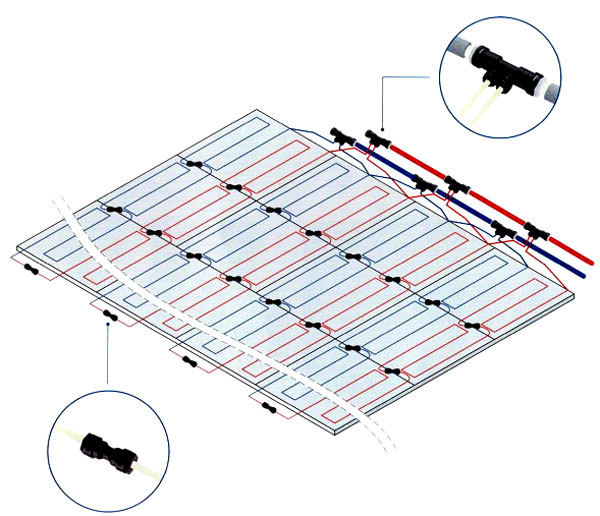

采用滑紧式连接方式,以保证连接部位永不渗漏。连接管件时,只需将管材套入卡环和连接件,然后通过特殊工具将卡环回拉到位即可,从而大大减少了安装时间,也避免了人为的安装失误。这种先进的连接工艺可确保连接系统在全寿命周期内安全可靠地运行。

4.最大的铺设面积

系统可将铺设面积提高到85%以上。原因就是石膏辐射板模块化,最小模块300*1200MM,适应不同尺寸室内房间需要。更大的辐射表面使得壁面的温度更均匀,可获得的冷热输出也更高,从而提高了环境的热舒适度。



顶棚辐射板空调系统的构成

顶棚辐射板空调系统由以下五大系统构成:

1.节能建筑维护结构保温隔热系统;

2.高舒适度的成品石膏板顶棚辐射制冷采暖系统;

3.控温控湿新风系统;

4.温湿度独立控制智能系统;

5.高效冷热源设备。

其中

1.节能建筑维护结构保温隔热系统

主要内容包括:外墙外保温、屋顶保温,外窗隔热保温、遮阳等几个方面。

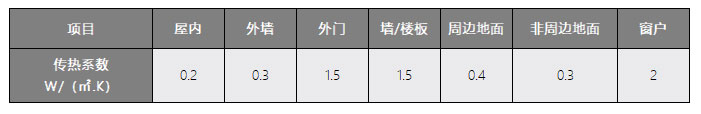

根据我方工程经验和建筑节能的相关标准,建议维护结构热工参数达到以下数值:

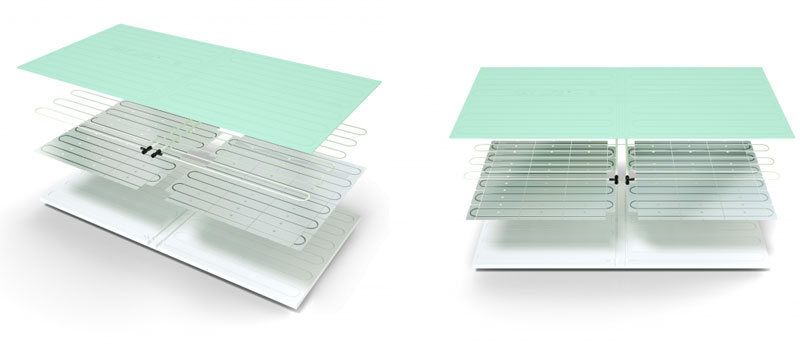

2.高舒适度的成品石膏板顶棚辐射制冷采暖系统

a.δ=30MMEPS保温层(设均热铝板)

b.8X1.0MM PE-RT阻氧层管道

c.δ=15MM防水石膏层

顶棚辐射空调供冷(暖)系统中石膏辐射板直接进行辐射换热。供冷时,人体所感受的体感温度比室内空气温度低1~2℃;供暖时,人体所感受的体感温度比室内空气温度又高1~2℃。

因此,辐射供冷(暖)系统的室内设计温度比常规空调系统供冷时可高1~2℃,供暖时,又可低1~2℃,就可达到常规空调同样的供冷和采暖效果。由于辐射系统比其他系统可减少运行时的室内外温差,减少了房间与室外的传热,既舒适又节能。

高效顶棚辐射模拟自然传热形式:

高效顶棚辐射空调采用吊顶石膏板辐射模式,它准确模拟了地球白天被加热(太阳辐射),夜晚被冷却(向 天空辐射热)的自然现象。

石膏辐射板仅占吊顶面70%及以上:

高效顶棚辐射空调每平米70-90瓦的辐射供冷量,确保供应负荷绝大部分建筑所需。

纯粹、均匀、安静、洁净的热量:

它像太阳一样传递能量。

它没有声音,可是你可以感觉得到。

它是均匀的,不可见的、安静的、洁净的热量。

它不像风机盘管那样藏污纳垢,对家是健康安全的。

消耗更少能源:

通过辐射板内的水管,采用热辐射的方式传递能量, 比通过空气对流方式传递能量更稳定高效。

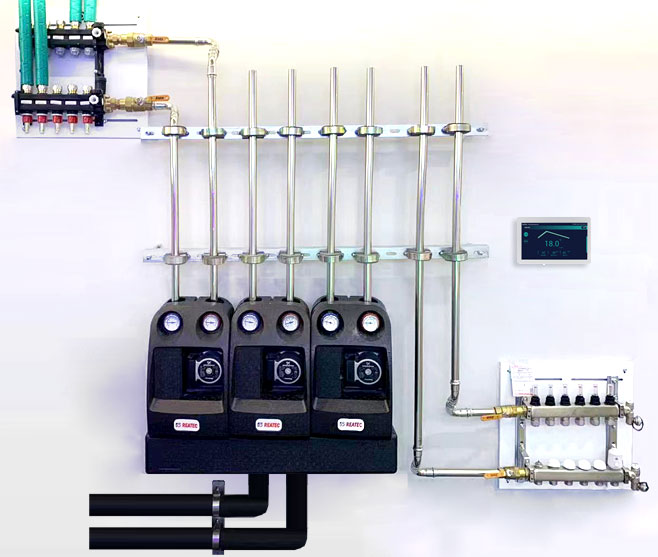

高精度混水系统:

混水中心精度达到±1℃以内 不同功能分区,可以实现独立设置温度,湿度,新风量,悉心呵护家人舒适需要, 自动执行调节水温,避免结露,当识别到结露风险时,系统会主动改变水温。

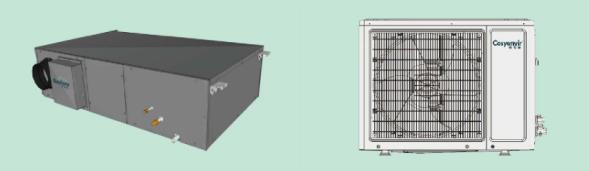

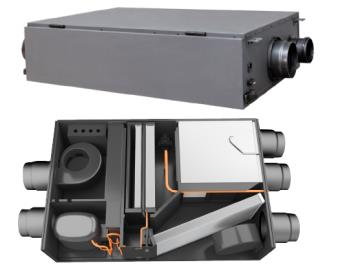

3.控温控湿新风系统

为了满足用户对新鲜空气的需求,并解决室内空气在制冷情况下,有可能在天花上及地板上出现的结露情况,彻底控制室内空气的温湿度,顶棚辐射空调系统需要增加控温控湿新风系统,引入室外新风并对新风/室内空气进行控温除湿处理,以达到功能及舒适使用要求。

控温控湿新风系统的送风口 ,一般布置在建筑物的地面或者下部空间;利用冷空气下沉的原理,像活塞一样把原来的空气挤出建筑空间。由于经过处理的空气从下部送入,形成新风湖,能够更快的被人体接受,所以他的效果比传统的顶送风顶回风气流组织好很多。

在恒温恒湿恒氧节能建筑系统中,冬季,顶棚辐射空调系统主要考虑用户对温度的需求,所以置换通风可以使用。但在夏季,由于空气相对湿度较大,其露点温度大大高于顶棚辐射采暖制冷系统的工作温度,虽然这种天气出现机会不多,天数不长,极有可能出现如很多冷辐射顶系统出现过的天花板上滴水的现象,故不能完全使用室外空气来对室内换新风,置换送风主要送入经过净化、消毒、加湿或者除湿、含氧丰富的处理过的新鲜空气,保证建筑物内氧气充足,空气清新,湿度适中。置换送风送入的空气量是传统空调系统送风量的20-30%。

控温控湿新风系统中,风管全部布置在相应楼层地板内或侧墙内,不占用吊顶空间,也不增厚地板结构层。节省大量建筑空间,让您的房间看起来更宽敞大气。

4.温湿度独立控制智能系统

如果想要保持室内微气候达到舒适健康的标准,仅仅好的空气处理设备是不够的,应通过对系统运行进行理想的控制和调节,这就需要好的智能控制系统来实现。

睿美顶棚辐射控制系统整合温度,湿度,CO2,VOC,PM2.5监测等诸多控制和监测提醒功能,随时精确管理和控制系统不同的设备和阀门以适合的状态运行,从而创造理想的室内生活环境。

同时该控制系统操作简单,舒适模式一键设置,随时随地远程控制,轻松实现整体环境舒适度的集中管理以及对单个房间的独立调节以及对相应设备的独立控制。

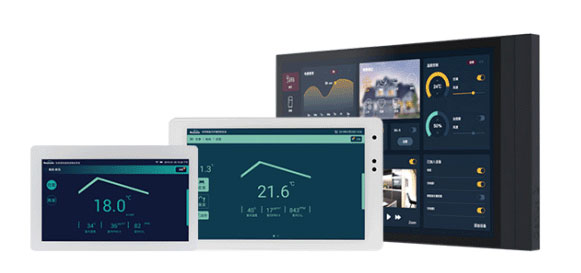

操作简单明晰

该操作系统界面简单明晰,易于学习,同时具有防小孩误操作设置,确保系统安全稳定运行。



5.高效冷热源设备

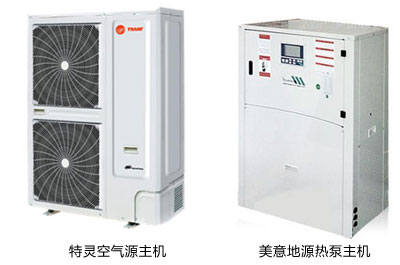

一般采用空气源热泵或地源热泵,由于设备能效比高,系统整体节能提高不少。下图仅举例美国特灵及美国美意品牌主机。



成品石膏板顶棚辐射空调适用范围:

可用于新建工程或改建工程;从严寒地区到热带地区均适用。可为办公楼,月子中心,别墅,公寓,会所等各类建筑提供高舒适空调舒适系统。
