毛细管辐射空调系统
+ 节能技术
毛细管辐射空调系统

毛细管顶棚辐射空调系统创造节能、环保、高舒适度的优越生活,四季温度适宜,只有春秋怡人,没有冬夏酷暑寒冷,通过对房间的温度湿度,CO2浓度进行控制调节,健康舒适生活由自己掌控。

室内26度恒温,终结严寒酷暑;常年40-65%恒湿,远离黄梅天烦恼;

置换全新风,让呼吸变的健康节能环保,建筑节能达85%;

国际建筑热舒适环境标准

室内有效温度:供暖20-24℃; 供冷23-26℃;冷风感DR<15%;气流速度0.3m/s以下;

窗户的冷辐射温差<10℃;顶棚的冷辐射温差<8℃;脚踝与头部垂直温差<3℃;室内相对温度30%~70%。

毛细管顶棚辐射空调系统的构成

毛细管顶棚辐射空调系统由以下五大系统构成:

1.节能建筑维护结构保温隔热系统;

2.恒高舒适度的毛细管网顶棚辐射制冷采暖系统;

3.控温控湿新风系统;

4.温湿度独立控制智能系统;

5.高效冷热源设备。

其中

1.节能建筑维护结构保温隔热系统

主要内容包括:外墙外保温、屋顶保温,外窗隔热保温、遮阳等几个方面。 根据我方工程经验和建筑节能的相关标准,建议维护结构热工参数达到以下数值:

2.高舒适度的毛细管网顶棚辐射制冷采暖系统

2.1毛细管网顶棚辐射制冷采暖系统原理

在自然界,植物的叶脉和人体皮肤下的毛细血管都是毛细管的自然存在形式,它们都是通过管内流体来调节机体自身的温度与周围环境平衡的成功范例。

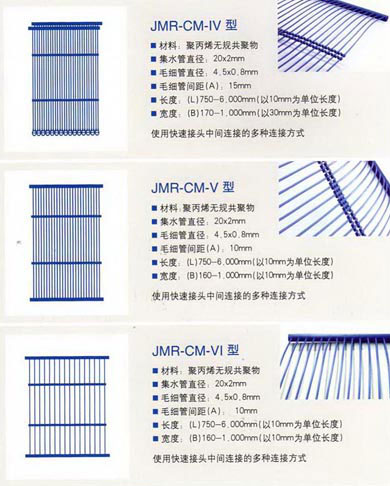

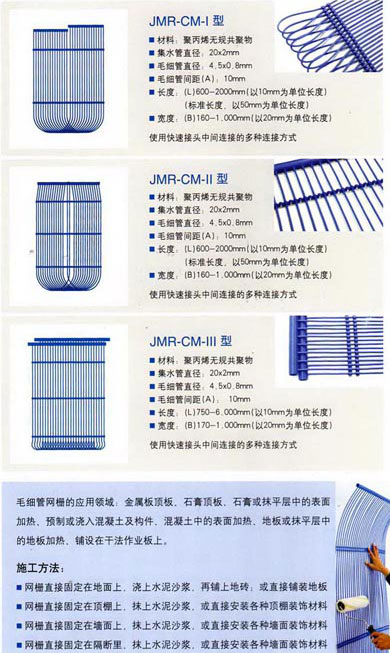

水是一种高效的传热介质,它的传热速度比空气快1000倍,毛细管网辐射制冷采暖系统就是利用水作为介质的一种新型辐射式末端系统。采用4.3X0.8 mm的PPR塑料毛细管组成的间隔为10mm–30mm的网栅,犹如人体中的毛细管,起到着分配、输送和搜集液体的功能。在网栅中和人体毛细管中的液体流动速度基本相同,都在0.05–0.2m/s之间,安静无声。就像人体皮肤的毛细血管调节体温一样调节室温,是一种仿生的回归自然的节能空调系统。

冬季毛细管网内通28-30摄氏度较低温度的热水,柔和的向房间辐射热量;夏季毛细管内通18-20温度较高的冷水,柔和的向房间辐射冷量。由于毛细管席换热面积大,传热速度快,因此传热效率更高。

毛细管网辐射采暖制冷双向系统方案在暖通上一直就有,从高温辐射板到冷辐射毛细管技术及电热膜,但其均为单向效果,无法达到冬夏两用,需要另外增加一套设备,从而增加了投资。作为一种传热方式,辐射的传热效率较高,相同室内温度条件下,其实际感觉温度比对流传热高2℃ ~4℃,它比对流和导热的传热方式快的多。传统采暖的设备形式多为窗下布置的暖气片通过空气自然对流方式,或吊顶暗装风机盘管通过空气强制对流方式,供水水温相对较高,室内供暖不均匀,且过于干燥。运用低温柔和辐射采暖或制冷的工作原理和益处却是大有不同。其采暖或制冷设备布置在吊顶上,不额外占空间和层高,恒温恒湿,也更节约运行费用。

2.2毛细管网顶棚辐射空调系统的优点:

1)高舒适度

冷量和热量都是通过辐射的方式进行的,因而较其他形式的末端形式舒适度高。  由于网栅由间距很小的平行毛细管均匀分布,热辐射交换面积特别大,所以室内温度非常均匀。热/冷辐射表面基本没有温度区别。并且人体和空间的热交换主要是辐射的形式进行,这一静态制冷及自然温暖的环境使人体感到非常舒适,身体感到的温度比室温高2~3℃。这一点可以额外地达到节省能源的目的。每个房间采用单独循环结构,故通过安装在房间的室温调节器可单独控制各房间温度。

2)极为安静的空调系统

与传统的风机盘管相比(风机盘管存在电机、风机等室内运动部件,因此,会产生35~45dB左右的噪音),毛细管辐射式空调系统没有室内运动部件,不会产生任何室内噪音,是最为安静的空调系统。

3)没有冷凝水盘、不存在细菌滋生源

毛细管席埋设在吊顶内或墙内,主要靠辐射传热给建筑物供冷或供热,与风机盘管相比没有凝结水系统,不会发生排水不畅,造成滴水等现象。也不存在传统的风机盘管滴水盘中滋生细菌,影响室内卫生条件的现象。

4)节能效果显著

通常毛细管系统的夏季供水温度为 16-18度,冬季的供水温度为 26-32度,相对于传统空调有较高夏季供水温度和相对较低的冬季供水温度,可节省大量能源。

5)较强的蓄冷/蓄热能力

在系统关闭或停电等状态下的较长时间内温度都不会升高(夏季)或降低(冬季)。

6)较强的自调节平衡能力

夏季随着室内温度的升高与辐射面温差加大,提高了辐射冷量。冬季随着室内温度的降低与辐射面温差加大,提高了辐射热量。

7)毛细管末端占用建筑净空小,节省建筑空间

在空调房间内找平后的吊顶下或墙面上先铺设毛细管席,然后抹上5-10mm厚的灰泥,形成辐射面即可。

8)毛细管布置灵活 施工方便

由于毛细管重量比较轻,因而布置比较灵活,有多种安装方式,如吊顶抹灰安装、墙面抹灰安装、金属模块安装等,其施工比较方便。

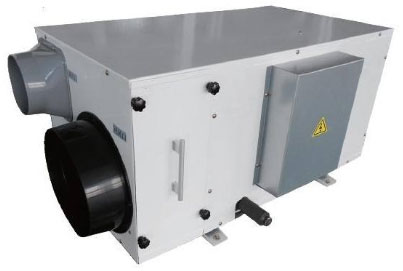

3.控温控湿新风系统

为了满足用户对新鲜空气的需求,并解决室内空气在制冷情况下,有可能在天花上及地板上出现的结露情况,彻底控制室内空气的温湿度,顶棚辐射空调系统需要增加控温控湿新风系统,引入室外新风并对新风/室内空气进行控温除湿处理,以达到功能及舒适使用要求。控温控湿新风系统的送风口 ,一般布置在建筑物的地面或者下部空间;利用冷空气下沉的原理,像活塞一样把原来的空气挤出建筑空间。由于经过处理的空气从下部送入,形成新风湖,能够更快的被人体接受,所以他的效果比传统的顶送风顶回风气流组织好很多。

在我们的恒温恒湿恒氧节能建筑系统中,在冬季,顶棚辐射空调系统主要考虑用户对温度的需求,所以置换通风可以使用。但在夏季,由于空气相对湿度较大,其露点温度大大高于顶棚辐射采暖制冷系统的工作温度,虽然这种天气出现机会不多,天数不长,极有可能出现如很多冷辐射顶系统出现过的天花板上滴水的现象,故不能完全使用室外空气来对室内换新风,置换送风主要送入经过净化、消毒、加湿或者除湿、含氧丰富的处理过的新鲜空气,保证建筑物内氧气充足,空气清新,湿度适中。置换送风送入的空气量是传统空调系统送风量的20-30%。控温控湿新风系统中,风管全部布置在相应楼层地板内或侧墙内,不占用吊顶空间,也不增厚地板结构层。

节省大量建筑空间,让您的房间看起来更宽敞大气。


4.温湿度独立控制智能系统

如果想要保持室内微气候达到舒适健康的标准,仅仅好的空气处理设备是不够的,应通过对系统运行进行理想的控制和调节,这就需要好的智能控制系统来实现。

睿美毛细管网顶棚辐射控制系统整合温度,湿度,CO2,VOC,PM2.5监测等诸多控制和监测提醒功能,随时精确管理和控制系统不同的设备和阀门以适合的状态运行,从而创造理想的室内生活环境。同时该控制系统操作简单,舒适模式一键设置,随时随地远程控制,轻松实现整体环境舒适度的集中管理以及对单个房间的独立调节以及对相应设备的独立控制。




操作简单明晰 该操作系统界面简单明晰,易于学习,同时具有防小孩误操作设置,确保系统安全稳定运行。

5.高效冷热源设备

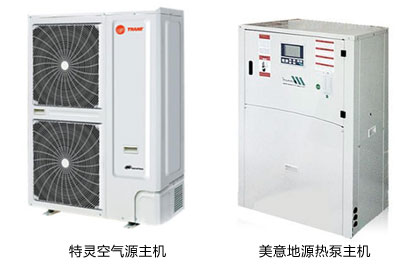

一般采用空气源热泵或地源热泵,由于设备能效比高,系统整体节能提高不少。


毛细管网顶棚辐射空调适用范围:

可用于新建工程或改建工程;从严寒地区到热带地区均适用。可为办公楼,月子中心,别墅,公寓,会所等各类建筑提供高舒适空调舒适系统。
