宝华海尚郡领5X号地源热泵集成工程
发布时间:[ 2019/6/3 0:42:14 ]
工程概况
工程名称:宝华海尚郡领5X号地源热泵集成工程 建筑类型:独栋别墅建筑面积:3200 ㎡
工程简介:

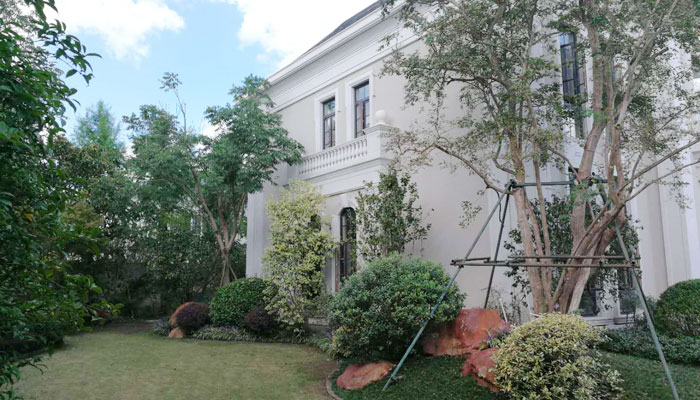

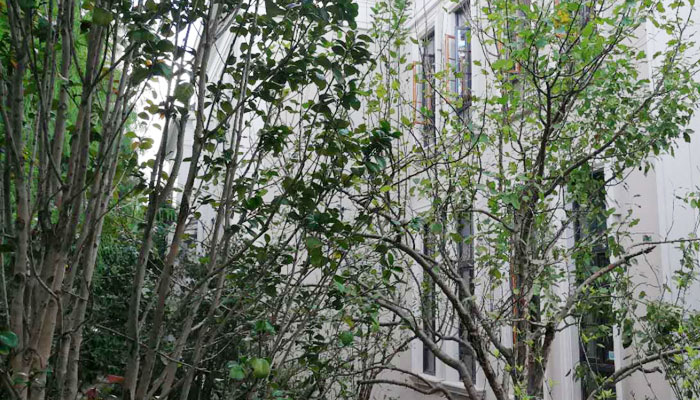

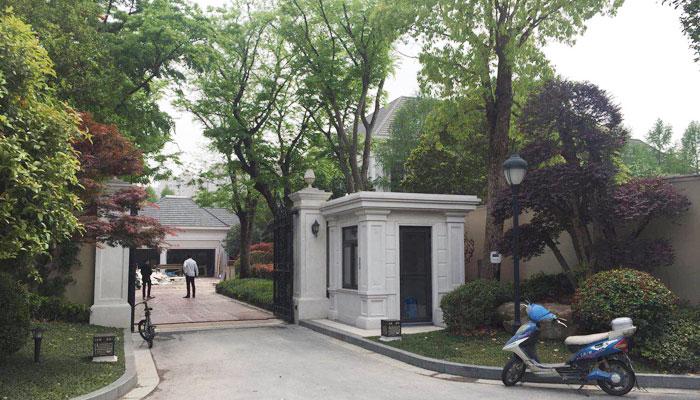

宝华海尚郡领位于浦东中心区域,成山路2388号,靠近近锦绣路。位于浦东内中环,是宝华集团倾力打造法式建筑风格顶级独栋别墅社区,独有合院建筑形式让业主在繁华与私密空间自由转换。春天,社区樱花、玉兰花、迎春花争奇斗艳,姹紫嫣红;夏天,飞鸟鸣蝉,绿树成荫;秋季,红叶金色,硕果累累,安详喜悦;冬季,繁华落尽又是春,期望另一个轮回。好一个美好社区,好一个令人憧憬之地。这就是宝华海尚郡领别墅社区。

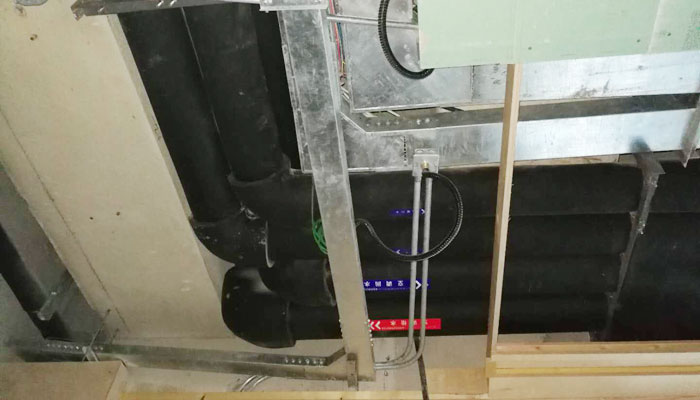

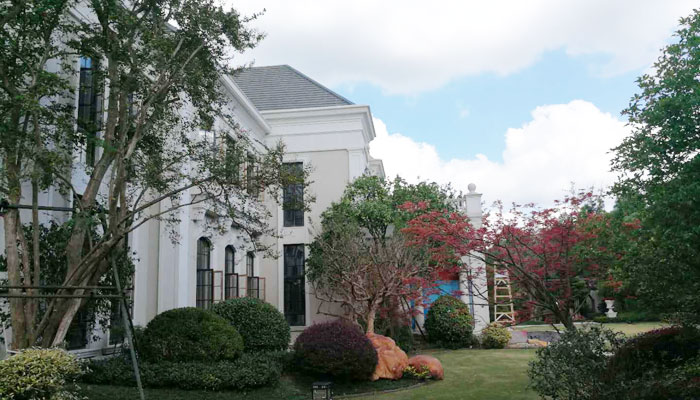

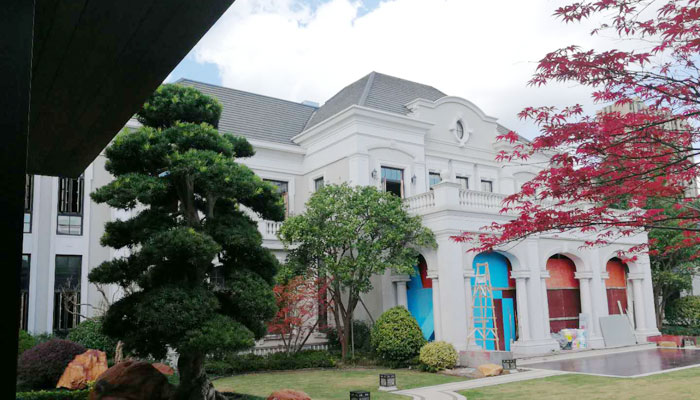

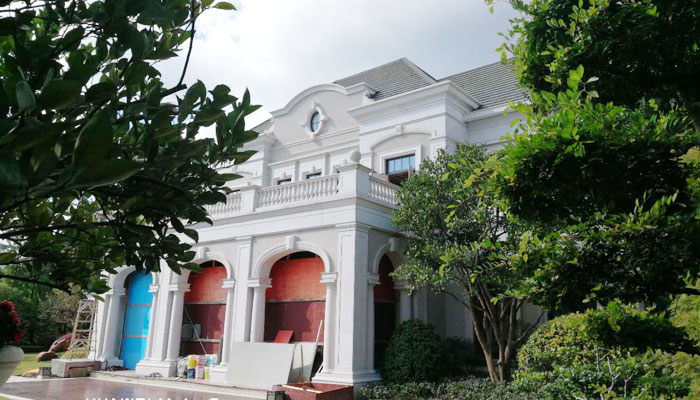

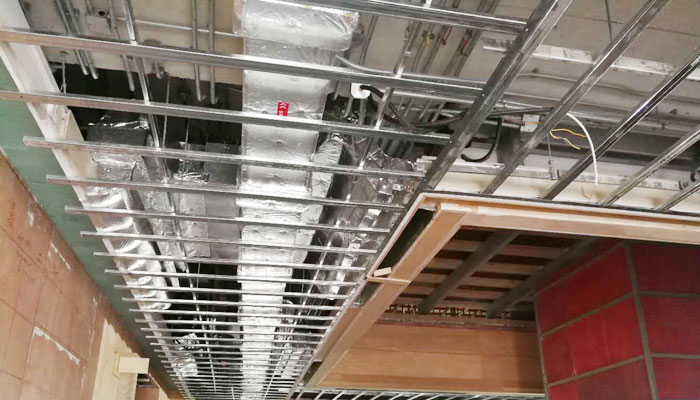

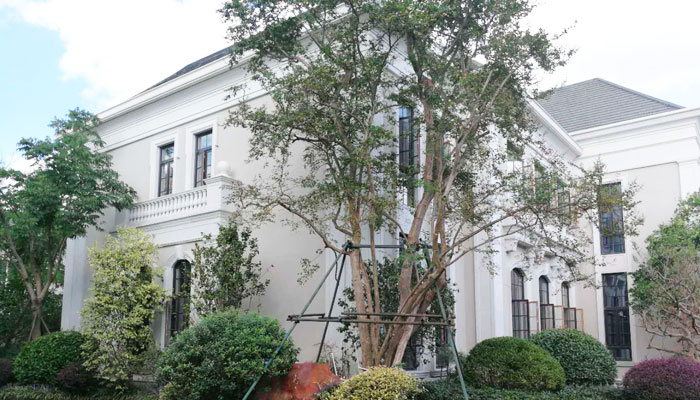

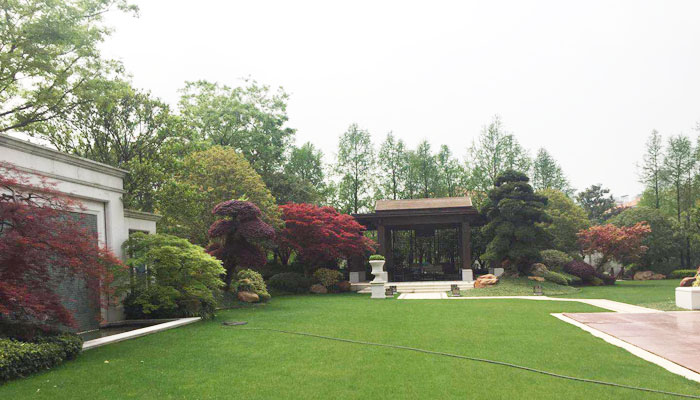

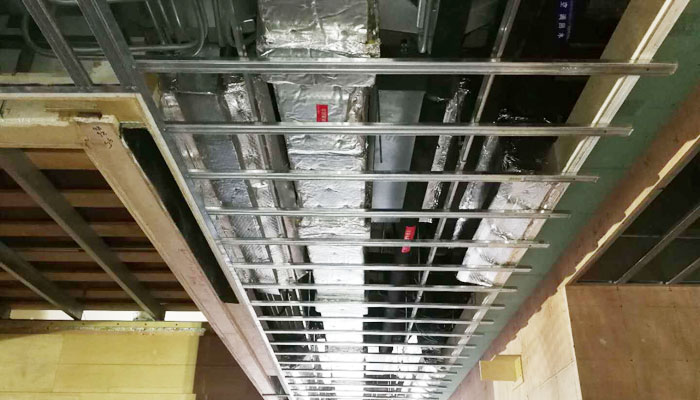

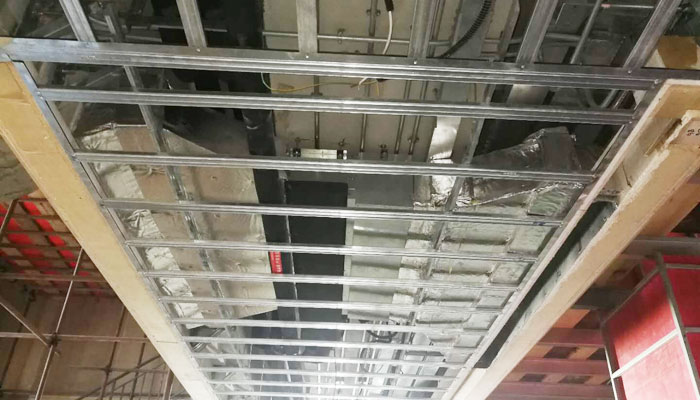

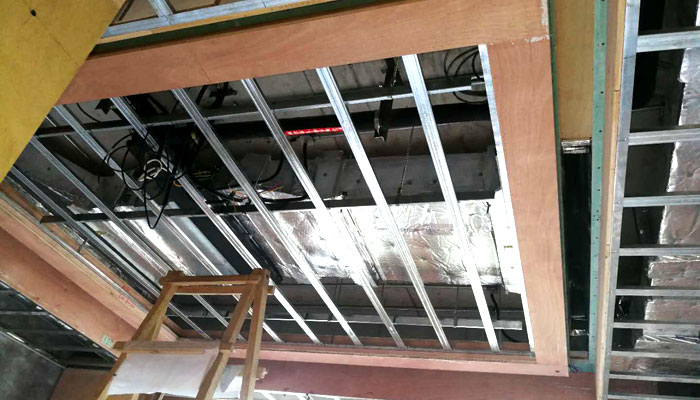

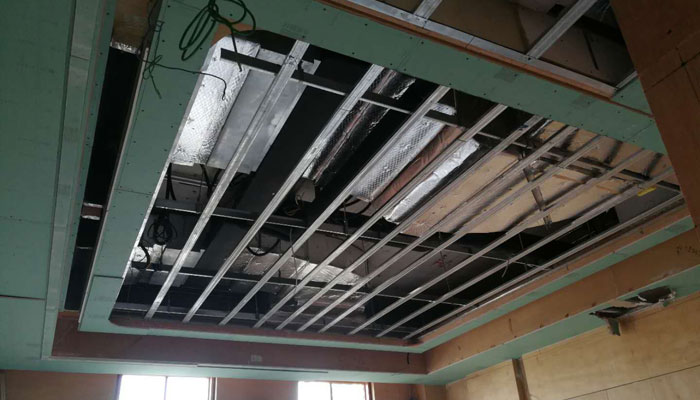

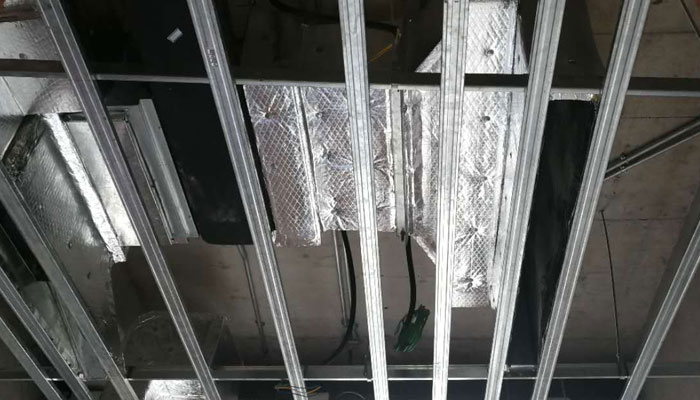

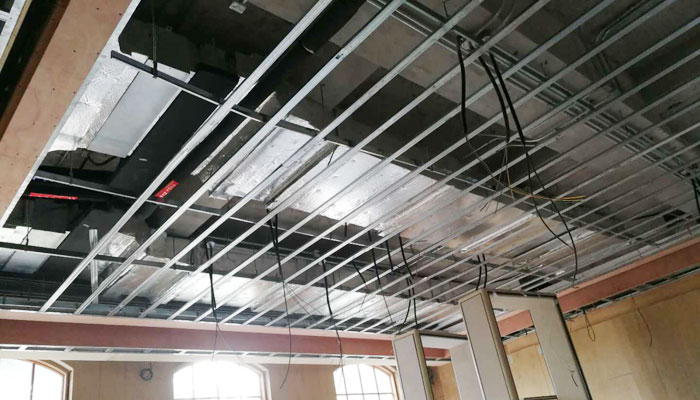

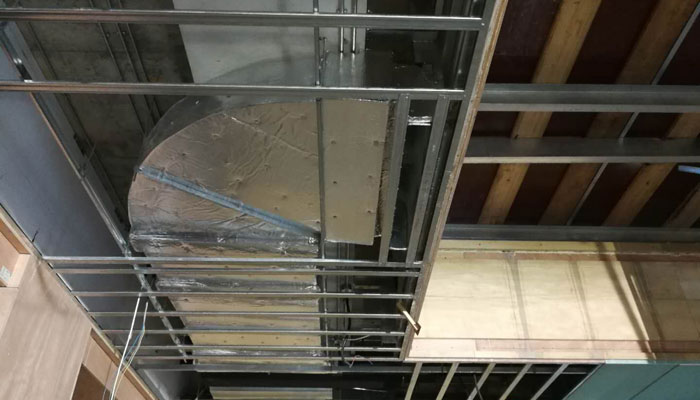

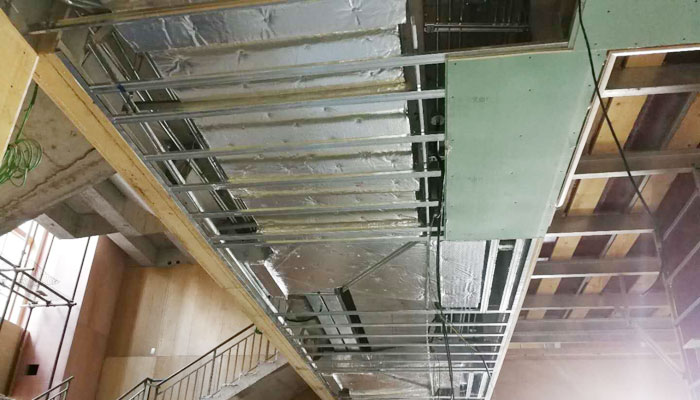

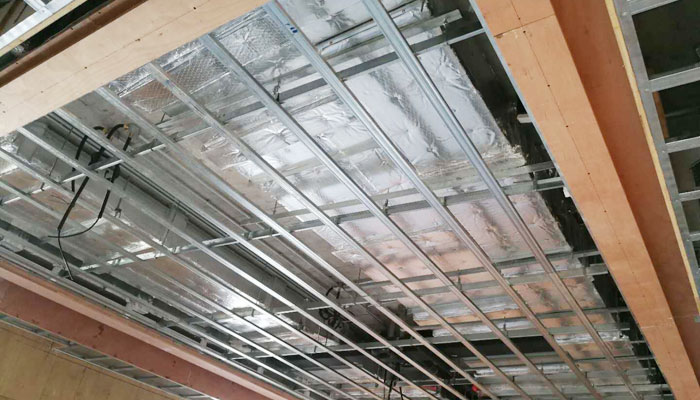

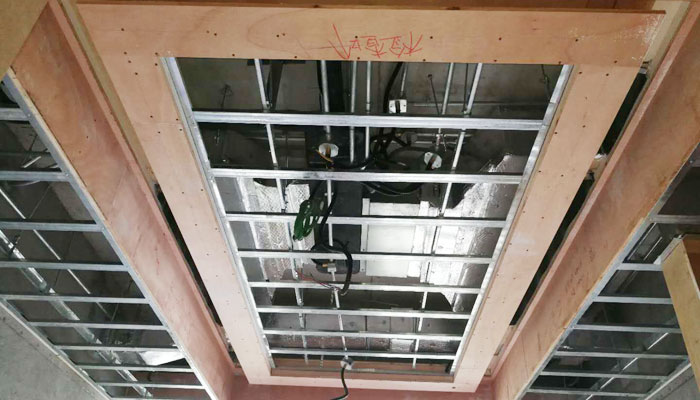

工地掠影
方案配置

本案系上海一流独栋别墅,地下一层,地上三层,共四层。全部需要安装空调地暖系统,该别墅建筑面积约3000㎡,空调面积约为2258㎡,主要由客厅、中餐厅、西餐厅、中厨、西厨、卧室、书房、酒吧区、娱乐区、影视厅、健身区、男女主人茶室、演艺厅、司机房、保姆房等房间组成。

本案选用地源热泵空调/地暖/中央热水/中央新风/中央除湿/中央净水软水等系统,其明细如下:

1)地源热泵:

主机采用美国特灵品牌,采用4台WPWE240,制冷量62.0kw*3,制热量71.0kw*3,两台HWWD030,制冷量32.5kw*3,制热量36.2kw*3;

室内末端采用新晃直流无刷风机盘管,一共86台,室内风机盘管使用同程连接方式;

室外地源热泵地埋管100米/孔,76口,单U;

2)地暖系统:

采用德国普林多管道,分水器、温控、热电执行器,采用30MM厚专用保温隔热板;

3)中央热水系统:

两台500L换热恒温水箱,地源热泵热回收主机+大容量恒温水箱,备用两台35KW德国菲斯曼燃气锅炉,确保热水充裕恒温,同时辅以可以随意设置温度时段及循环水温的智能循环水泵,保证用水24小时即开即热恒温,超七星级舒适享受;

4)中央新风系统:

采用屋顶集中设置两台特灵热管热回收新风主机,通过新风立管集中输送到每一层,同时把每一层各区域污浊空气集中抽到屋顶和输送进来新鲜空气热量交换后排到室外。地下一层采用布鲁舍除湿新风主机三台,保证业主在密闭的地下室也能呼吸到新鲜的空气,同时潮湿季节保持室内干爽洁净舒适。

5)中央净水软水系统:

美国怡口全屋水处理系统,包含前置过滤+中央净水+直饮机+中央软水,同时,考虑中央水处理设备很大水阻,添加大容量变频增压泵,确保用水压力流量无忧。



如果您想了解 更多暖通工程等案例,请查阅本站其它案例或直接联系我们。
