苏州梁园5600平米地源热泵集成工程
发布时间:[ 2019/6/3 0:30:29 ]
工程概况
工程名称:苏州梁园5600平米地源热泵集成工程 建筑类型:独栋别墅建筑面积:5600 ㎡
工程简介:

苏州梁园位于苏州市相城区相城大道100号,建筑面积约5600平米,是业主梁董的私人顶级大别墅,临湖,更为她提供了那一望无际的碧绿湖景。进入大门时,近800米蜿蜒曲折湖边道路,引导着人们的视线,使人不致迷失方向。顺着道路引导向前,首先出现在眼前的是,位于道路末端的中式花园荷花池,荷花池尽头是别致八角休息凉亭,转了45角之后,整幢房子才出现于眼前:白墙红瓦,简洁大气,像一个绝代风华美丽贵妇静静站在湖水近旁,阅尽繁华,雍容自得。

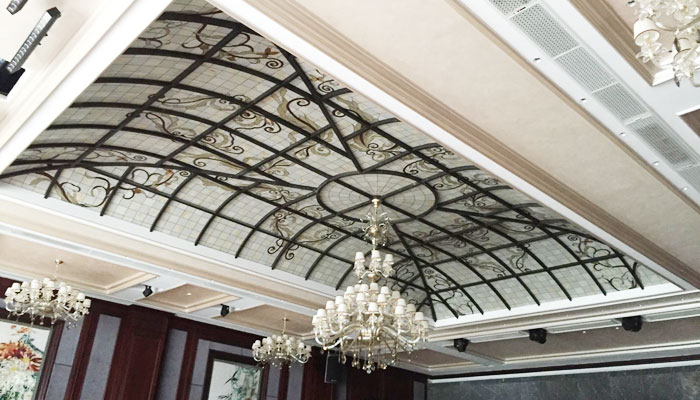

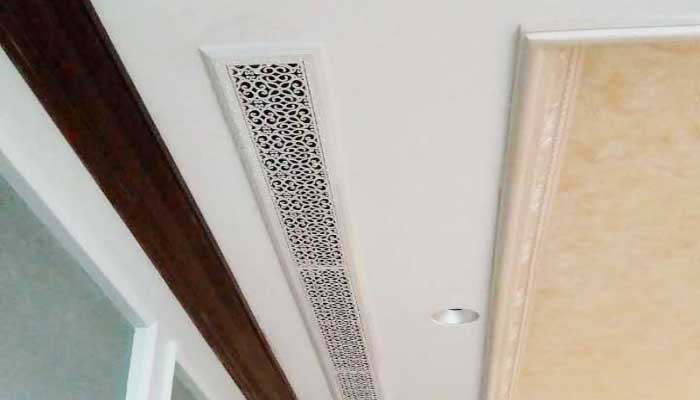

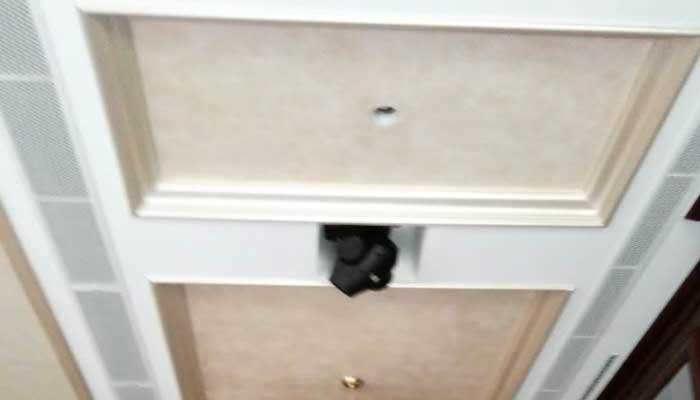

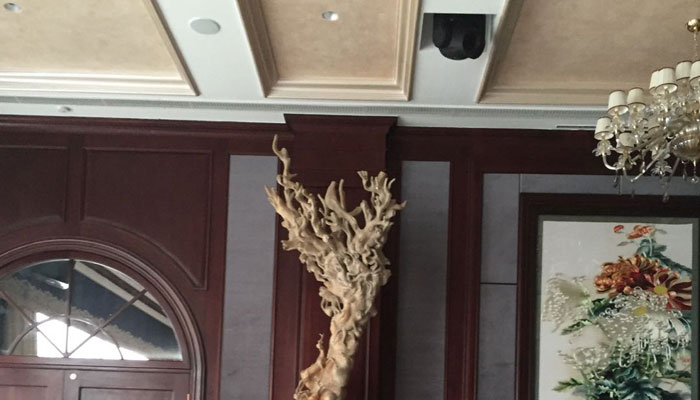

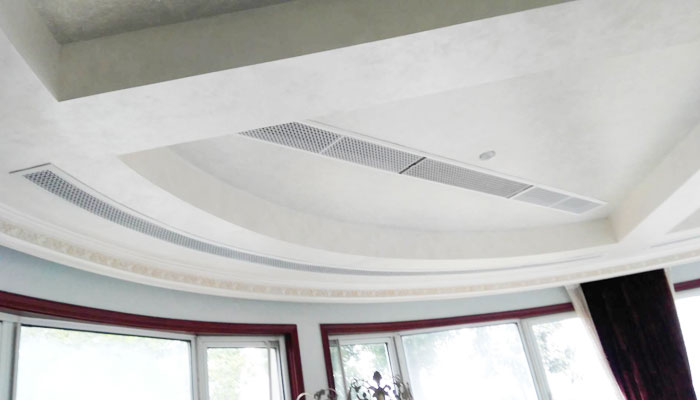

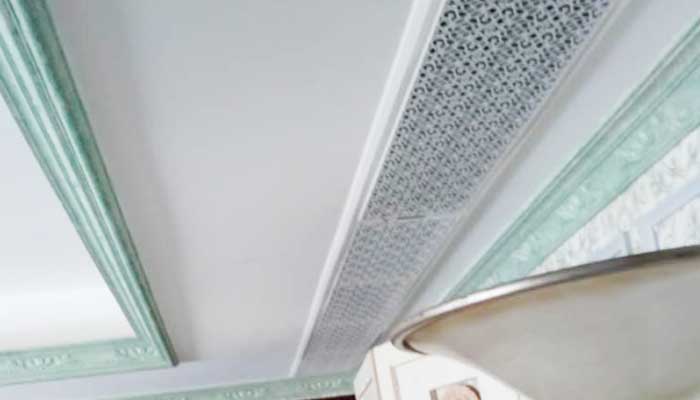

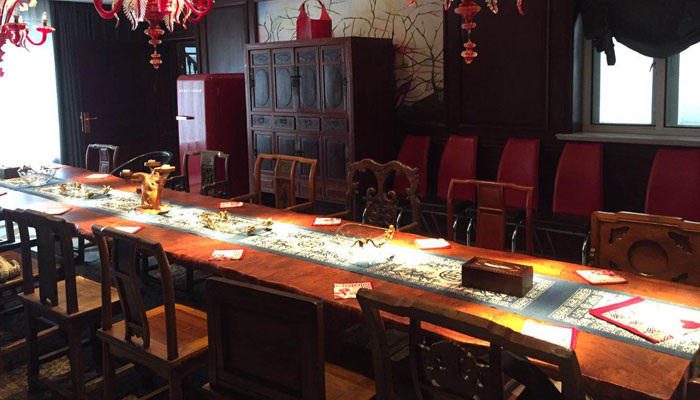

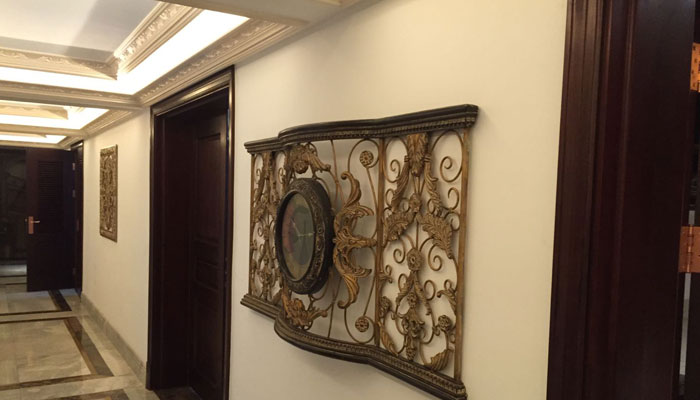

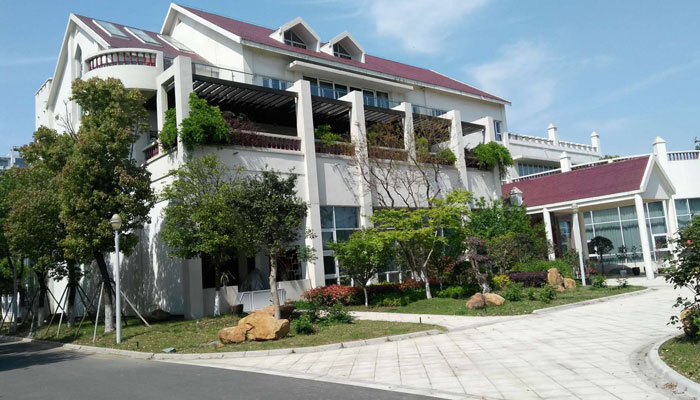

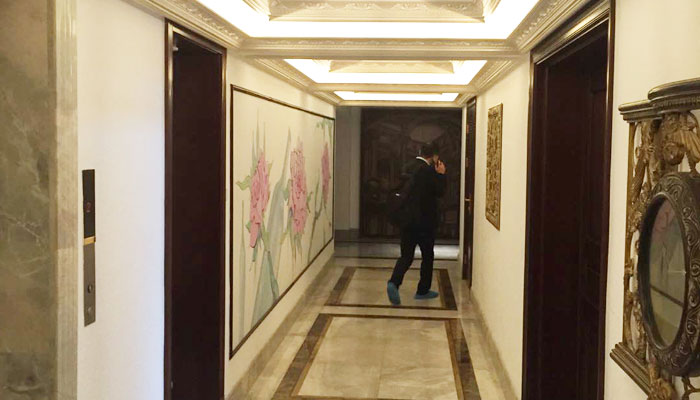

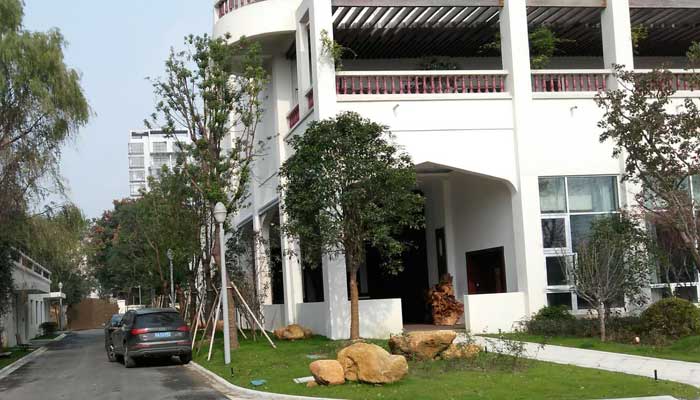

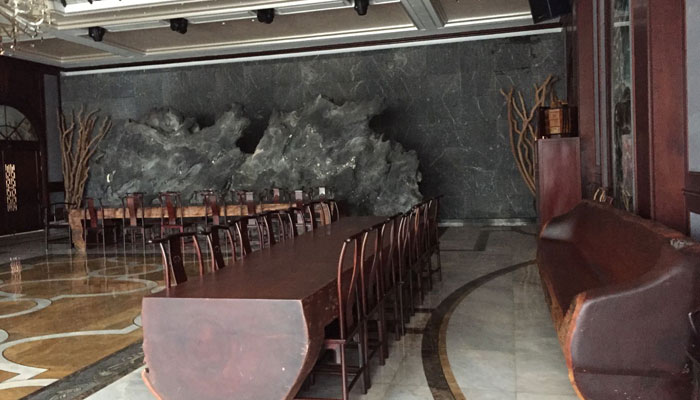

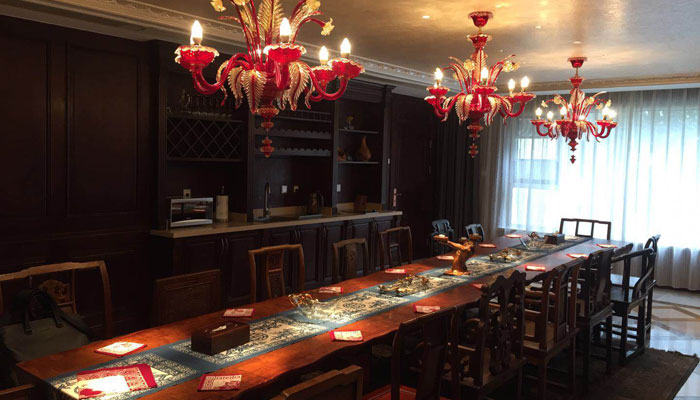

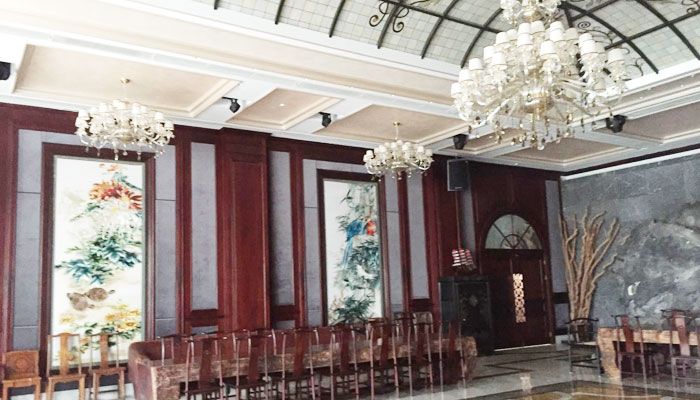

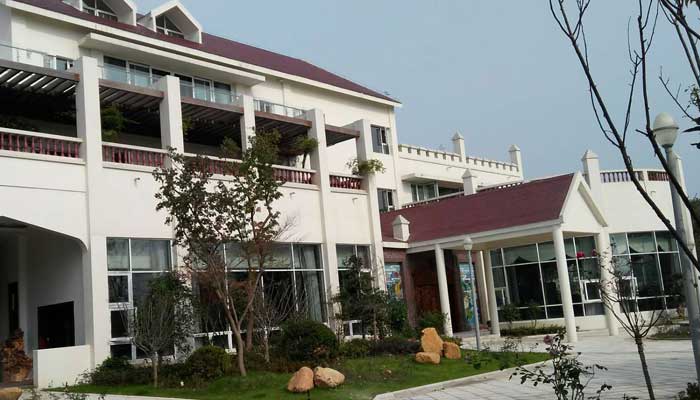

工地掠影
方案配置

为了兼顾暖通舒适系统设计优化及造价适当控制,我公司以近半年时间,就地源热泵系统系统多次更改细化设计方案,在系统设计中注重能源节约,采用了许多方法:

1. 多台主机形式;2. 配备蓄能缓冲水箱;3. 室内外系统连锁;4. 地暖混合暖气片系统;5. 太阳能热水系统等,精工设计打造舒适节能的七星豪宅。

本案选用地源热泵空调/地暖/暖气片/中央热水/中央新风/中央除湿/中央吸尘/中央净水软水/泳池除湿热泵/泳池水处理系统,具体配置如下:

1)地源热泵:

主机采用美国特灵品牌,采用8台WPWE240,制冷量62kw*8,制热量71kw*8,室内末端采用日本新晃直流无刷风机盘管,一共116台,室内风机盘管采用水平同程设计,室外地源热泵地埋管100米/孔,120口,双U,水平横管采用分集水器式连接;

2)地暖系统:

采用德国普林多管道,分水器、温控、热电执行器采用德国普林多品牌;

3)暖气片系统:

采用努奥罗铜铝暖气片,德国普林多管道,分水器、温控头及温控阀采用意大利皮特诺里品牌;

4)中央热水系统:

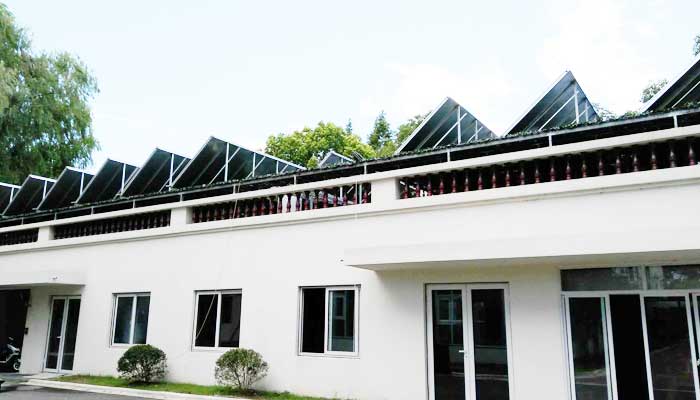

两台500L储热水箱,5块太阳能集热板+预热水箱,结合45KW法国原产德地氏燃气热水炉+定温水箱定温加热,确保热水出水恒定如一,同时辅以可以随意设置循环温度及工作时段的智能循环水泵,保证用水24小时即开即热;

5)中央新风系统:

采用全屋美国霍尼韦尔热回收新风系统,保证每小时换气量不小于1次/小时,保证在不开窗情况下全屋新风供应,也能呼吸到新鲜的空气,确保没有沉闷感;

6)中央除湿系统:

采用全屋美国汉斯威新风除湿机,保持室内相应区域湿度维持40-70%之间,干爽舒适,梅雨季不再烦恼,;

7)中央净水软水系统:

美国怡口全屋水处理系统,包含前置过滤+中央净水+直饮机+中央软水,要求敷设独立直饮水管道,用水无忧;

8)中央吸尘系统:

选用两台美国BEAM中央除尘主机,为大别墅提供全宅吸尘之用,避免传统小吸尘主机上下楼梯不方便,同时避免传统小吸尘主机带来的二次微尘外溢污染。

9)泳池除湿热泵部分:

选用易方达泳池除湿热泵主机,为大别墅泳池进行除湿及热回收,大量回收泳池池水冷凝热量并用于泳池池水恒温加热。

10)泳池水处理部分:

选用PENTAIR泳池设备,为大别墅泳池池水进行净化和过滤处理,保持池水清洁卫生。



如果您想了解 更多暖通工程等案例,请查阅本站其它案例或直接联系我们。
