南郊庄园,是南桥新城较早开发的大型混合型社区。整个南郊庄园涵盖了独栋别墅、叠加别墅、联排别墅、高层公寓等产品,南郊庄园占据着南桥新城的核心位置,北临自然生态园林,东靠“上海之鱼”大型水上主题公园。建筑社区内也拥有天然水系、大面积人工湖、组团绿化、亲水走廊等景观,是个高品质的生态社区。
我公司共承接了南郊庄园1X、2X、2X、X号等四套别墅地源热泵集成系统,本案提供其中两套地源热泵集成系统介绍。

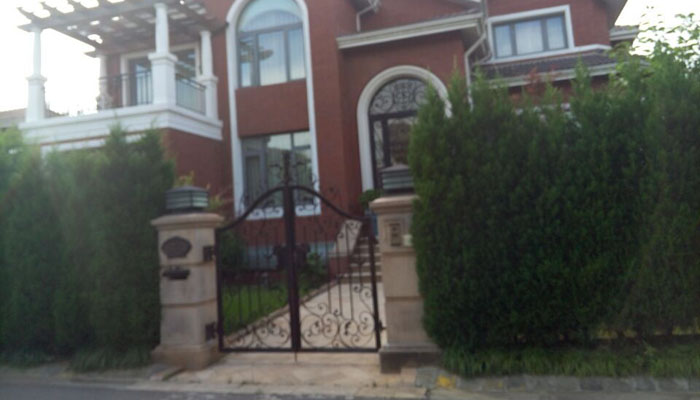

案例一 南郊庄园别墅1X号
本案系是独栋别墅,共四层,全部需要安装空调地暖系统,该别墅建筑面积约800㎡,空调面积约为680㎡,主要由客厅、餐厅、卧室、书房、茶室、台球区、影视厅、保姆房等房间组成。
本案主要选用地源热泵空调/地暖/中央热水/中央新风/中央吸尘/中央净水软水等系统,其主要配置如下:

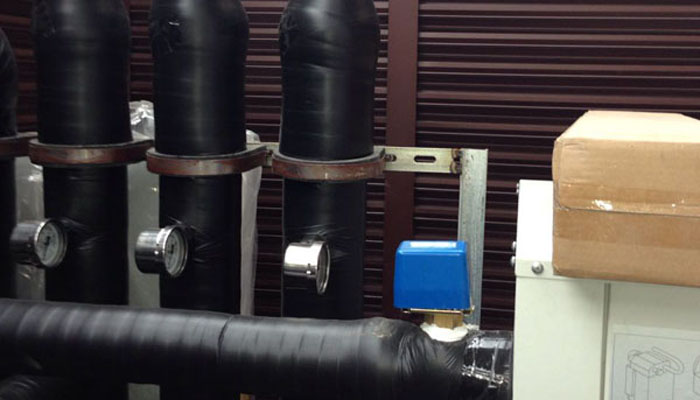

1)地源热泵:

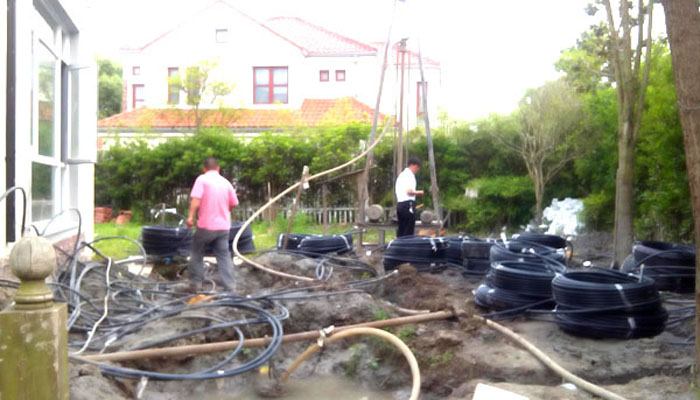

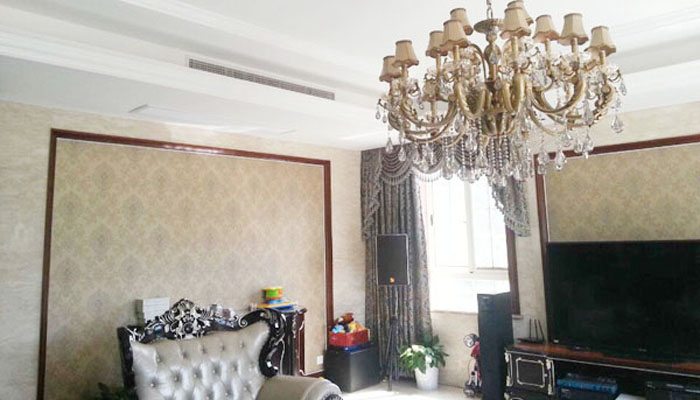

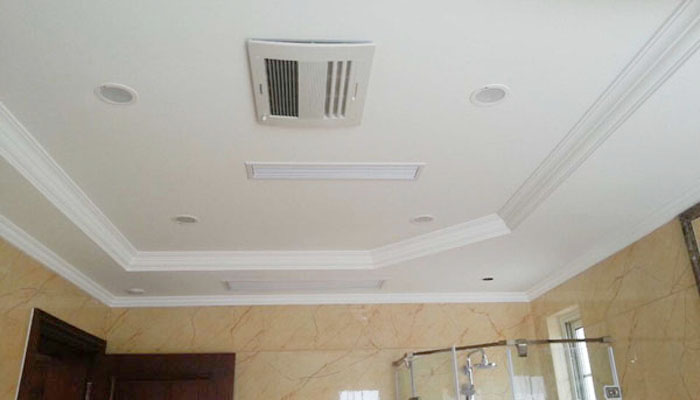

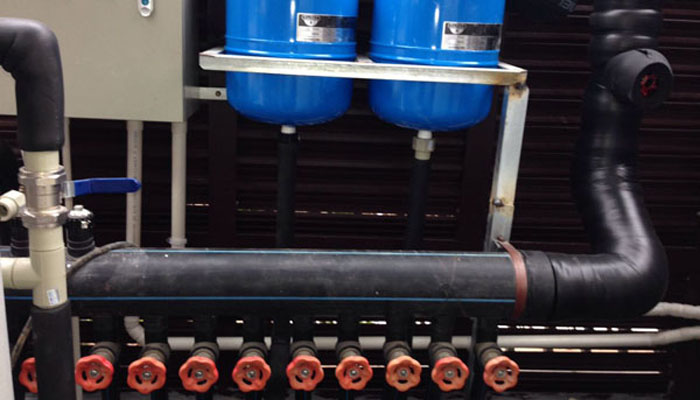

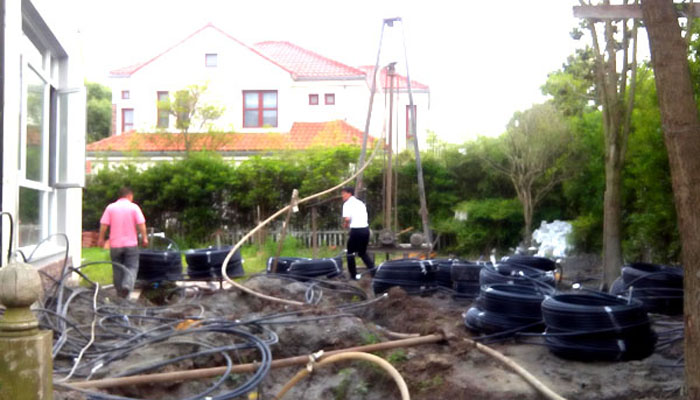

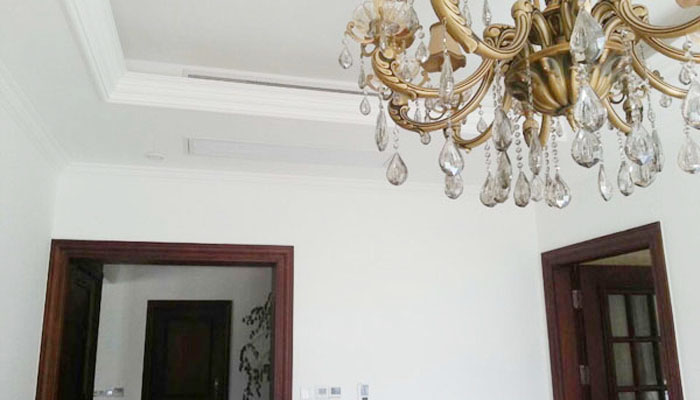

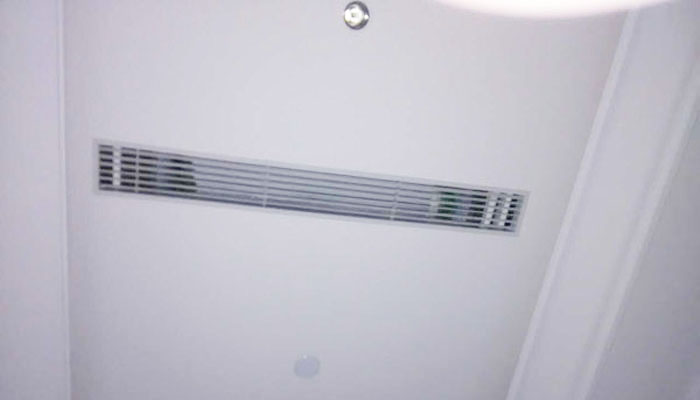

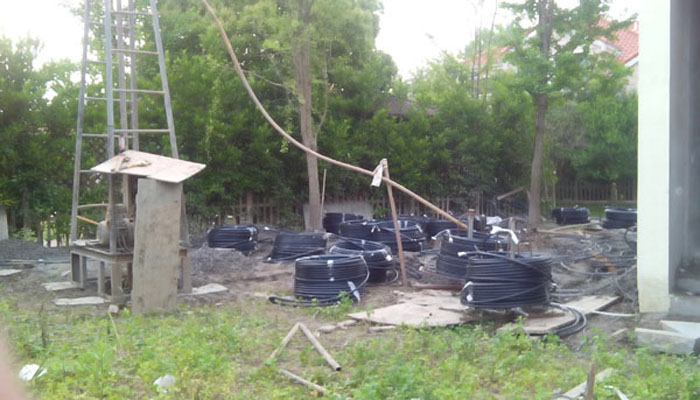

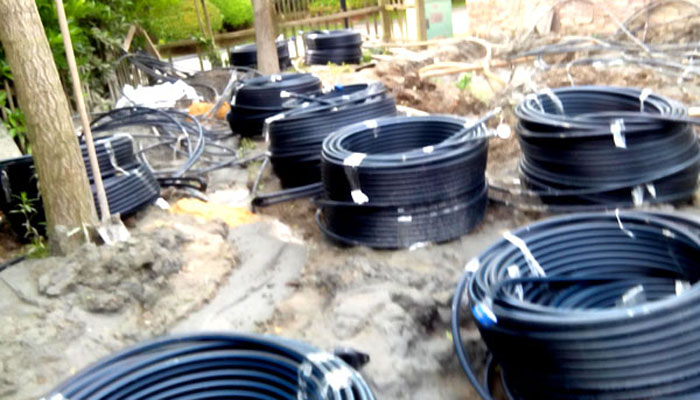

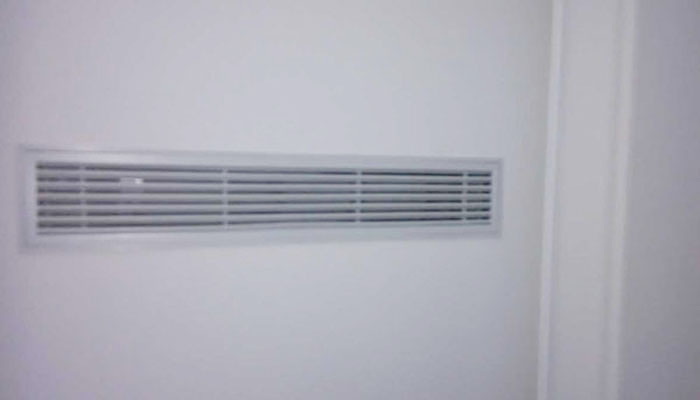

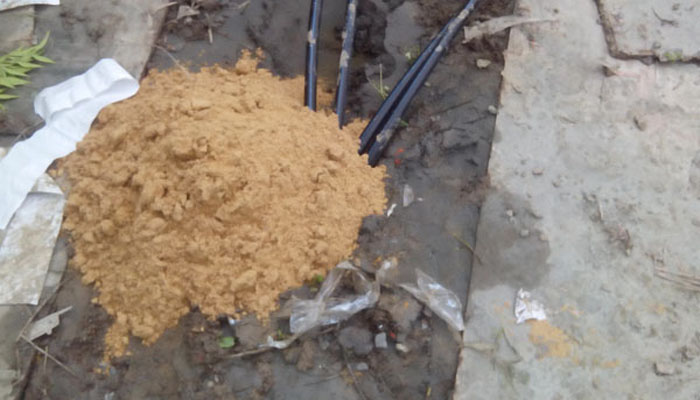

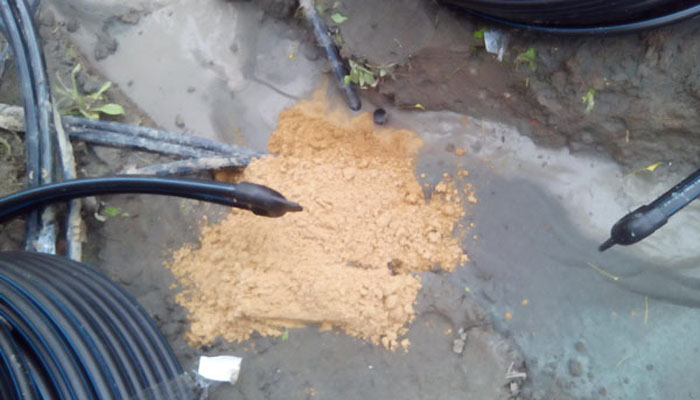

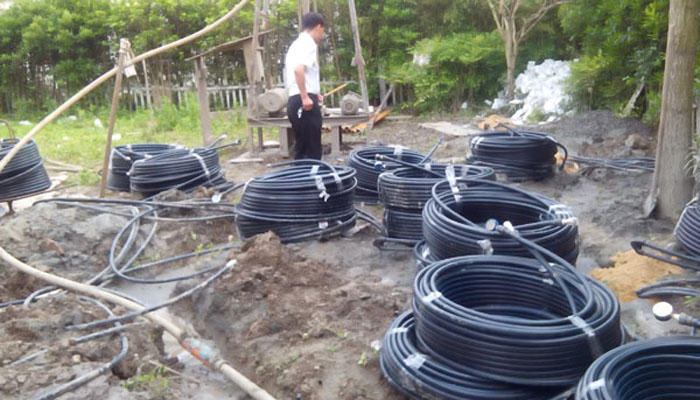

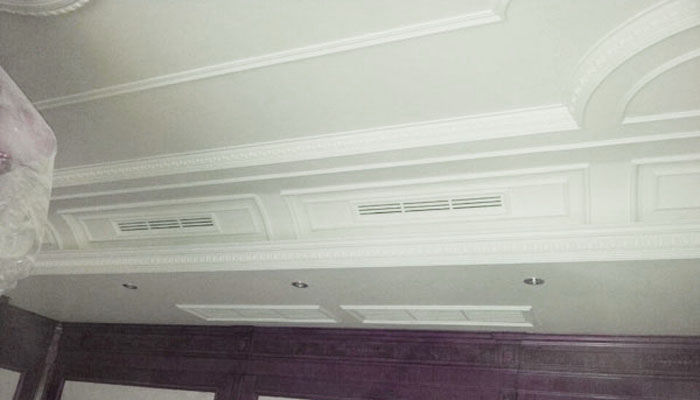

主机采用美国美意品牌,采用一台MWH020CB,制冷量69kw,制热量78KW,室内末端风机盘管采用新晃品牌风机盘管,合计31,地埋管80米/孔,28口,双U;
2)地暖系统:

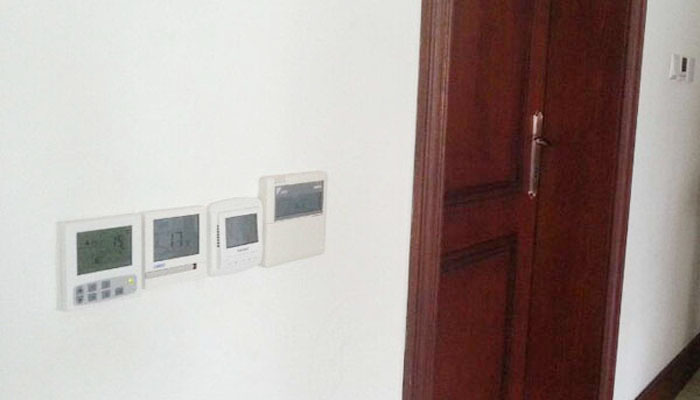

采用瑞士+GF+管道,分水器、温控、热电执行器采用曼瑞德品牌,地暖保温板系绿羽;
3)中央热水系统:
一台2HP空气源热泵热水器+500L水箱结合一台24KW博世燃气热水炉辅助加热,确保热水永远没有断供之忧,同时辅以可以随意设置温度时段的智能循环水泵,方便舒适;
4)中央新风系统:
地下层使用大金500CMH(m³/h)热回收新风系统,静音舒适健康;

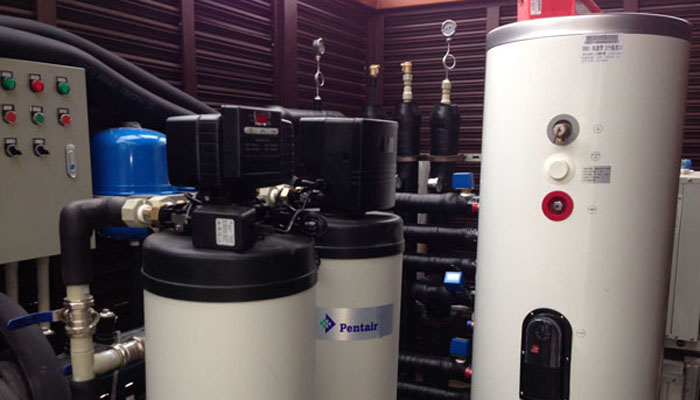

5)中央净水软水系统:
霍尼韦尔前置过滤+滨特尔中央净水+爱惠浦直饮机+滨特尔中央软水;

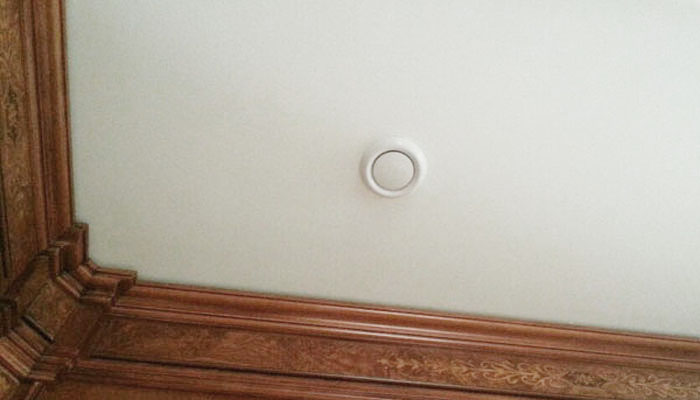

6)中央吸尘系统:
全宅选用美国霍尼韦尔中央吸尘主机,每层设置3个吸尘口,保证别墅每个角落全覆盖。
案例二 南郊庄园别墅2X号
本案系是独栋别墅,共四层,全部需要安装空调地暖系统,该别墅建筑面积约750㎡,空调面积约为510㎡,主要由客厅、餐厅、卧室、书房、起居室、休闲区、影视厅、保姆房等房间组成。
本案主要选用地源热泵空调/地暖/中央热水/中央新风/中央吸尘/中央净水软水等系统,其主要配置如下:
1)地源热泵:
地源热泵主机采用美国美意品牌,采用两台MSR-J120WHD,单台制冷量32.9kw,制热量45KW,室内末端风机盘管采用美意品牌风机盘管,合计26台;地埋管80米/孔,20口,单U;
2)地暖系统:
采用德国瑞好管道,分水器、温控、热电执行器采用意大利嘉科米尼品牌;
3)中央热水系统:
一台24kw博世燃气壁挂炉+500L水箱结合海林平板太阳能辅助加热,确保热水没有断供之忧,同时辅以可以随意设置温度时段的智能循环水泵,方便舒适;
4)中央新风系统:
每层使用大金350CMH(m³/h)热回收新风系统,静音舒适健康;
5)中央净水软水系统:
霍尼韦尔前置过滤+滨特尔中央净水+爱惠浦直饮机+滨特尔中央软水;
6)中央吸尘系统:
全宅选用美国BEAM中央吸尘主机,每层设置3个吸尘口,保证别墅每个角落全覆盖。
如果您想了解 更多暖通工程等案例,请查阅本站其它案例或直接联系我们。
